Ficha técnica
Para garantizar conexiones seguras en entornos industriales con riesgo de explosión debido a gases inflamables, vapores o acumulación de polvo combustible. Fijación de luminarias en paredes con un ángulo de 120º respecto a la vertical. Este soporte cuenta con una rosca NPT ¾” compatible con proyectores, luminarias UFO, etc. Cumple con las normativas ATEX, CE y RoHS, asegurando su uso seguro en zonas clasificadas como peligrosas (Zonas 1, 2, 21 y 22).
Fabricado en aluminio robusto. Grado de protección IP66 garantiza resistencia al agua y al polvo, lo que lo hace ideal para su instalación tanto en interiores como en exteriores, incluso en condiciones climáticas extremas.
Con un peso de 2,92 kg, especialmente adecuado para su uso con luminarias antideflagrantes, proporcionando una conexión estanca y segura.
Detalles del producto:
✅ Cumplimiento Normativo
Certificación ATEX: Apta para zonas 1 y 2 (gases) + zonas 21 y 22 (polvo).
Certificaciones adicionales: IECEx y RoHS, cumpliendo con los estándares de seguridad y compatibilidad ecológica.
✅ Capacidad y Tecnología
Compatibilidad: Diseñado para trabajar con proyectores y campanas ATEX de cualquier potencia.
✅ Dimensiones y materiales
Material: Fabricado en aluminio con acabado gris, resistente a la corrosión gracias a su pintura electrostática.
Grado de protección: IP66 (resistente al agua y al polvo).
Medidas: Base de 134 x 134 mm y longitud total del brazo de 294 mm.
✅ Garantía y vida útil
Garantía: Ofrecemos una garantía de 5 años , respaldando la calidad y fiabilidad del producto.
Uso en zonas húmedas: Diseñado para resistir condiciones adversas, incluidas zonas con exposición al agua o polvo.
✅ Instalación y Montaje
Instalación sencilla: Fácil de montar gracias a su diseño compacto y vías roscadas integradas.

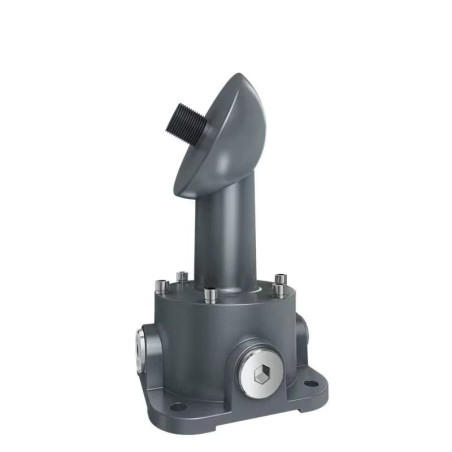

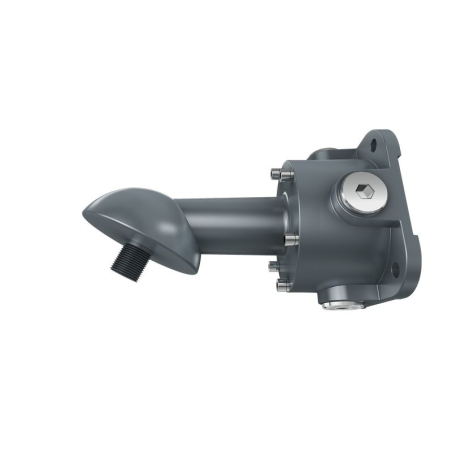

Características Técnicas del Soporte de pared 120º ATEX NPT 3/4"
Material: Fabricado en aluminio robusto.
Acabado: Pintura electrostática anticorrosiva de alta resistencia.
Grado de protección: IP66 (resistente al agua y al polvo).
Certificaciones: ATEX, IECEx, RoHS.
Peso: 2,92 kg.
Base: Tamaño de 134 x 134 mm.
Longitud total del brazo: 294 mm.
Roscado: Incluye cuatro vías roscadas NPT 3/4" (cerradas con tapón hexagonal).
Cierre hermético: Fijado con tornillos de cabeza hexagonal A2-70.
Temperatura de trabajo: -60°C a +40°C.
Marcado ATEX: II 2 GD Ex db IIB+H2 T6/T5 Gb / Ex tb IIC T80°C/T95°C Db.
Compatible: Proyectores y campanas ATEX de cualquier potencia.
Garantía: 5 años.
Instalación: Diseñado para montaje en superficie (tornillos no incluidos).
Resistencia a la corrosión: Alta durabilidad en ambientes agresivos.
Dudas sobre los soportes ATEX
¿Por qué este soporte utiliza una rosca NPT en lugar de una métrica?
La rosca NPT (National Pipe Thread) es un estándar común en América del Norte y otros países que utilizan el sistema imperial.
¿Qué tipo de luminarias es compatible con este soporte?
Este soporte está diseñado para trabajar con proyectores y campanas ATEX de cualquier potencia , lo que lo hace ideal para iluminación industrial en entornos críticos. Es especialmente útil en áreas donde se requiere protección adicional contra tracción o desgaste.
¿Es posible utilizar este soporte en exteriores expuestos al sol o condiciones climáticas extremas?
Sí, este soporte está fabricado en aluminio robusto con pintura electrostática anticorrosiva, un material resistente a la corrosión y duradero incluso bajo exposición prolongada al sol, lluvia o ambientes salinos. Además, su grado de protección IP66 garantiza resistencia al agua y al polvo, lo que lo hace ideal para uso en exteriores.
¿Cómo puedo asegurarme de que este soporte cumple con las normativas locales de seguridad?
Este soporte cuenta con certificaciones internacionales como ATEX, IECEx y RoHS , lo que garantiza su cumplimiento con normativas estrictas para su uso en zonas peligrosas (Zonas 1, 2, 21 y 22). Antes de instalarlo, verifica que las regulaciones locales acepten productos certificados bajo estas normativas. Si tienes dudas, consulta con un técnico especializado o nuestro servicio de atención al cliente.
¿Qué pasa si el soporte no está bien ajustado?
Un ajuste incorrecto puede comprometer la estanqueidad del sistema, aumentando el riesgo de fugas de gases, polvo o líquidos. Esto puede ser especialmente peligroso en entornos con riesgo de explosión. Para evitar problemas, asegúrate de apretar correctamente el soporte utilizando herramientas adecuadas y, si es necesario, aplica cinta de teflón en la rosca para mejorar el sellado.
¿Puedo reutilizar este soporte si cambio las luminarias o equipos conectados?
Sí, este soporte está diseñado para ser reutilizable siempre que no haya sufrido daños significativos durante su uso previo. Sin embargo, antes de volver a instalarlo, inspecciona visualmente el estado de las juntas de sellado y la rosca. Si detectas signos de desgaste o deterioro, reemplaza las piezas necesarias para garantizar un funcionamiento seguro.
¿Qué nivel de resistencia a la corrosión tiene este soporte?
El soporte está fabricado en aluminio robusto , un material altamente resistente a la corrosión causada por agentes externos como agua salada, humedad, productos químicos o exposición prolongada al aire. Además, su tratamiento anticorrosivo garantiza una larga vida útil incluso en entornos industriales agresivos.
